產品概述

GGD型低壓固定式成套開關設備適用于發廠變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至 3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。 線路方案靈話、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式、固定面板開關柜的代表產品之一。 本產品符合:GB7251《低壓成套開關設備和控制設備》、IEC439《低壓成套開關設備和控制設備》等標準。

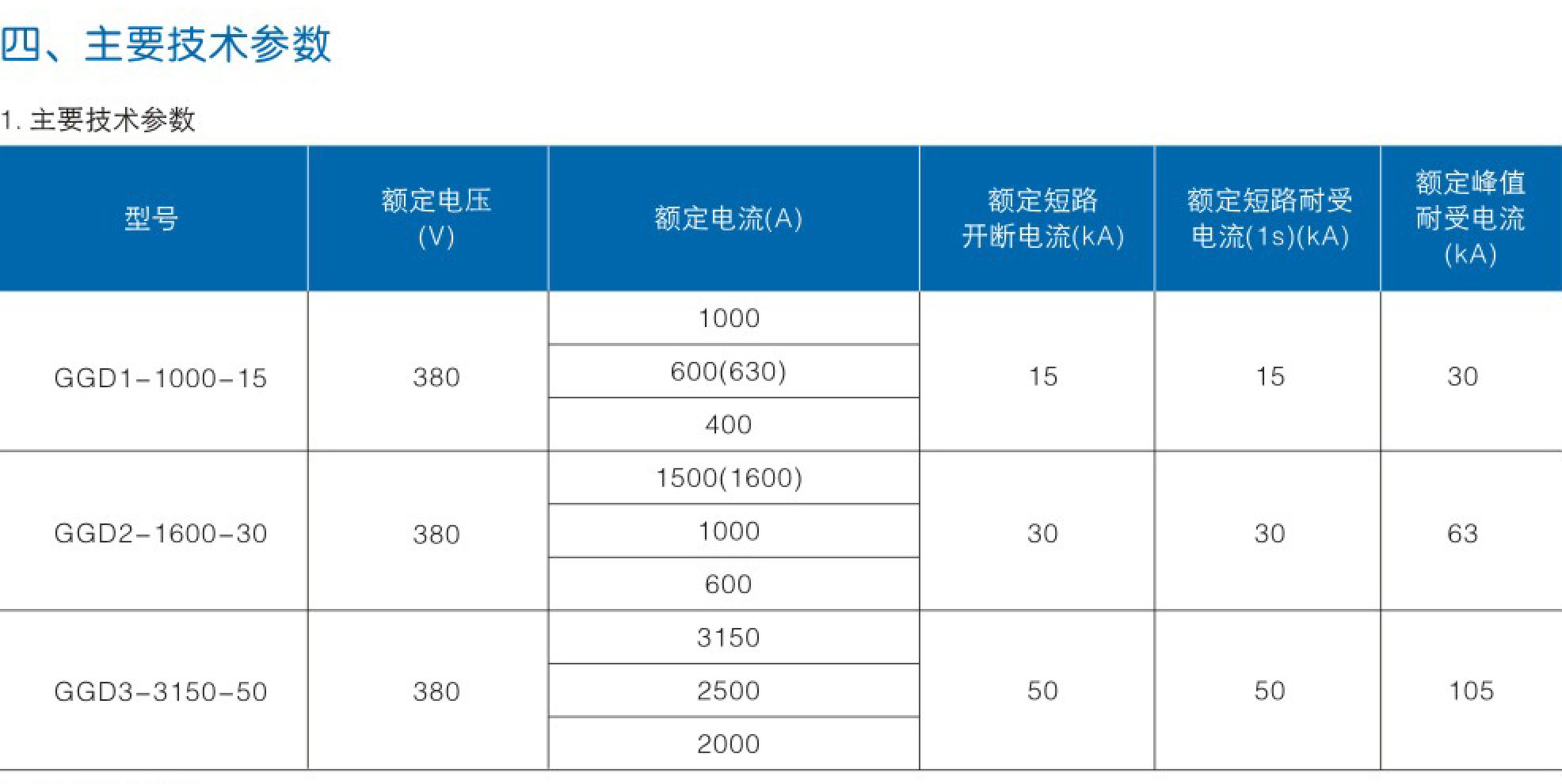

主要參數

三、正常使用條件

1.環境溫度:-5℃~+40℃，24h內的平均溫度不高于+35℃

2.海拔高度:2000m及以下。

3.相對濕度，在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度:(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4.設備安裝時與垂直面的傾斜度不超過5°。

5.設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。 注:如果上述條件不能滿足時用戶有特殊要求時可與本公司協商解決。

2.輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分。
3.主母線
額定電流在1500A及以下時采用單銅排母線。額定電流大于150OA時采用雙銅排母線。母線的搭接面均采用搪錫工藝處理。

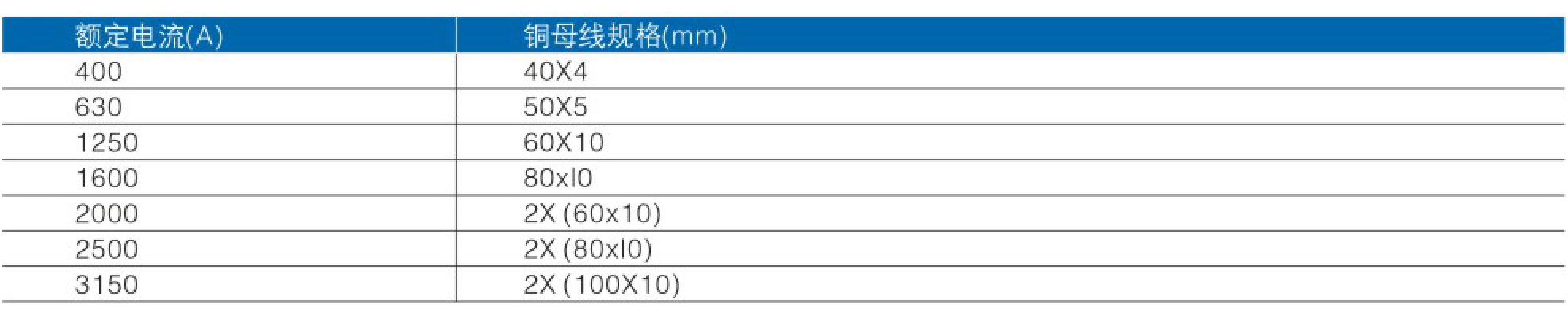

3.1.水平母線選用
